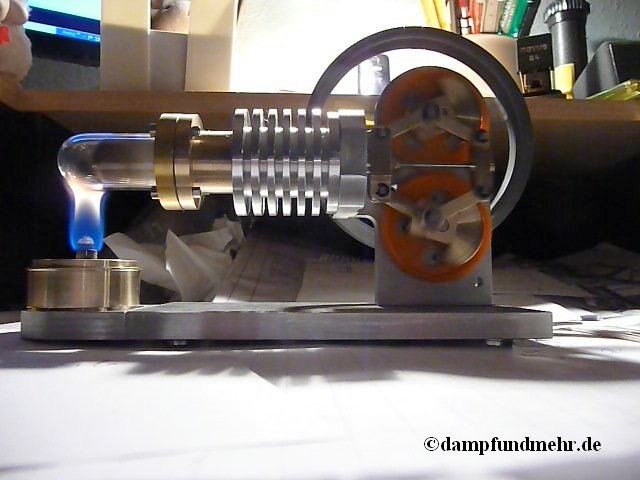

Stirlingmotor mit Rhombenantrieb.
Technische Daten:
Masse über alles: 260 x 100 x 150mm (LxBxH)
Schwungraddurchmesser 123 mm (Grauguss)
Gewicht 1,5 Kg
Treibstoff: Spiritus / Bioethanol



Liebe Besucher, um eine "vergrößerte" Ansicht  zu erhalten
bitte entsprechende Grafik anklicken!


Ø Verdrängerkolben = 20,5mm
Ø Arbeitskolben = 22,0 mm

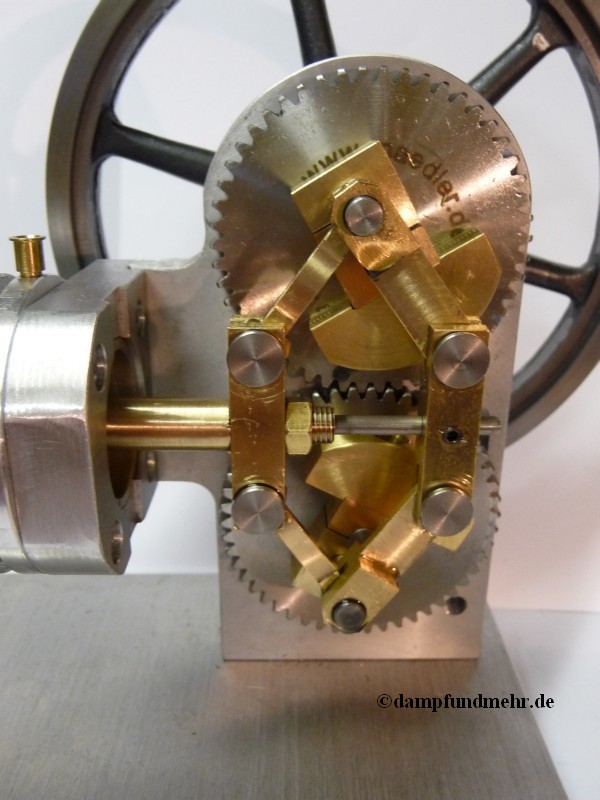

Der Kurbelkreisdurchmesser beträgt 14mm,
so das sich durch den Rhombentrieb
ein Hub von 17,4 mm ergibt.

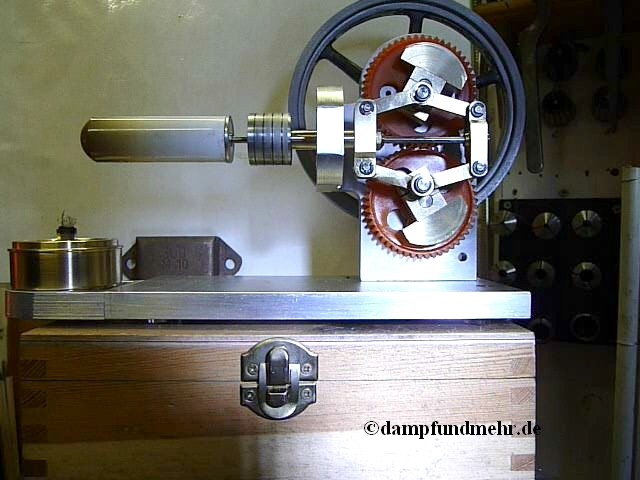

    Oben die Ansicht "ohne" Zylinder.
