Vakuummotors auch Flammenfresser genannt.

Da ich mit ja erst einen kleinen FF gebaut hatte wollte ich auch mal einen etwas größeren, aber dann einen stehenden.

Technische Daten:
Abmessungen:
Gesamtlänge         :  140 mm
Gesamtbreite        :  120 mm
Gesamthöhe          :  240 mm
Gewicht                :  2,9 kg
Baujahr                 :  2007

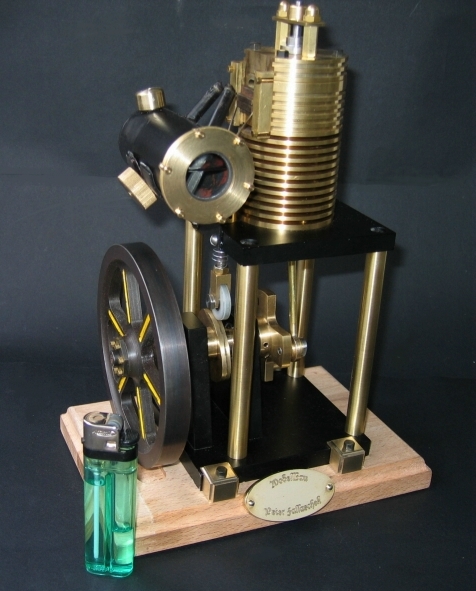

Zum Größenvergleich habe ich ein Einwegfeuerzeug
daneben gestellt.

Ausführung:
Stehender Zylinder aus Bronze,
Bohrung: ø 25 mm, Hub: 42 mm,
Steuerung: Nockenscheibe

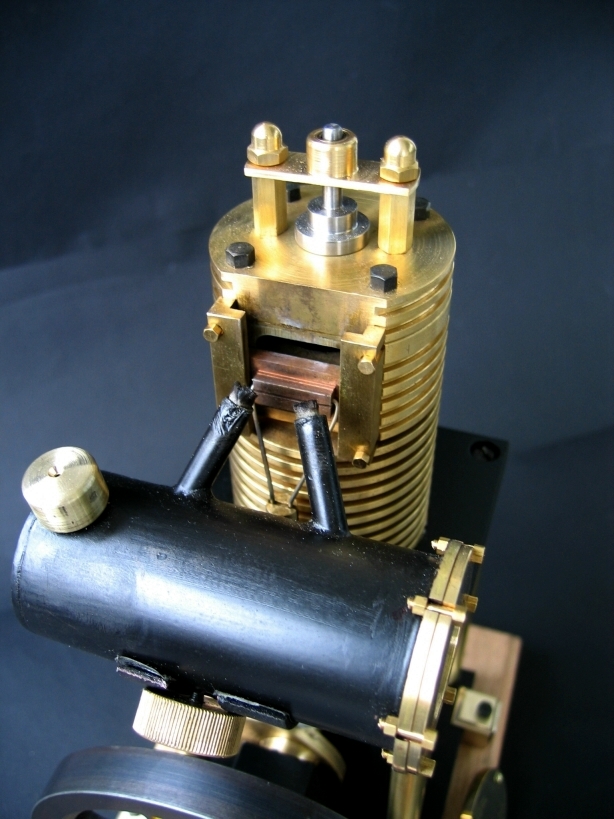

Rechteckschieber,
Auslass durch selbsttätiges Ventil,
Luftkühlung.

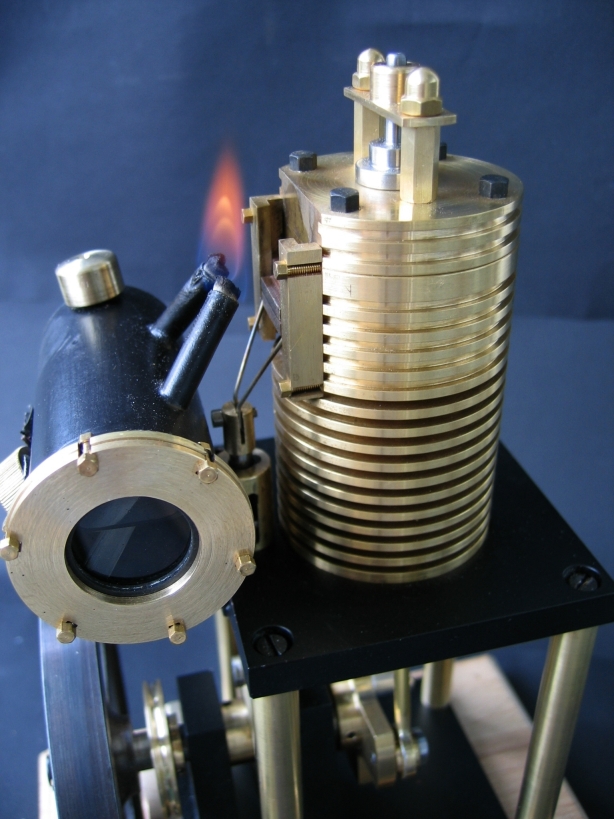

Befeuerung mittels Spiritusbrenner.
Tankinhalt ca. 50cm³ mit  Sichtfenster.


Schwungrad ø 110 mm.
Die Kurbelwelle, das Kurbellager und die Nockenrolle sind Kugelgelagert,

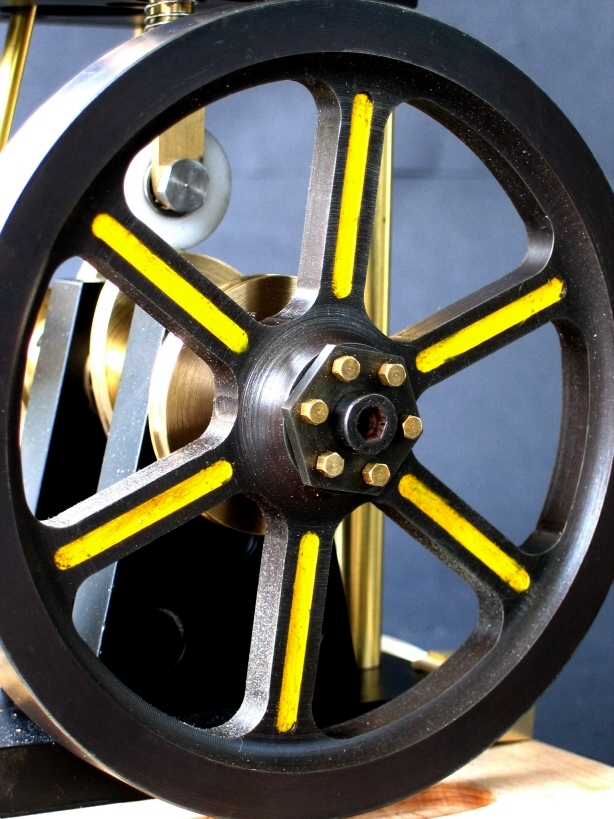

Für die Schwungradaufnahme habe ich mal etwas "neues" ausgetestet. Die Kurbelwelle
hat eine  Ø 6mm Bohrung und eine 60° Zentrierung bekommen und wurde 4 x geschlitzt.. Der Sechskantflansch hat in der Mitte eine Inbussschraube die hinten einen 60° Ansatz hat und wird mit den 6 Schrauben an das Schwungrad angeschraubt.
Hierbei weitet sich die Welle und das Schwungrad wird geklemmt. (siehe oben)

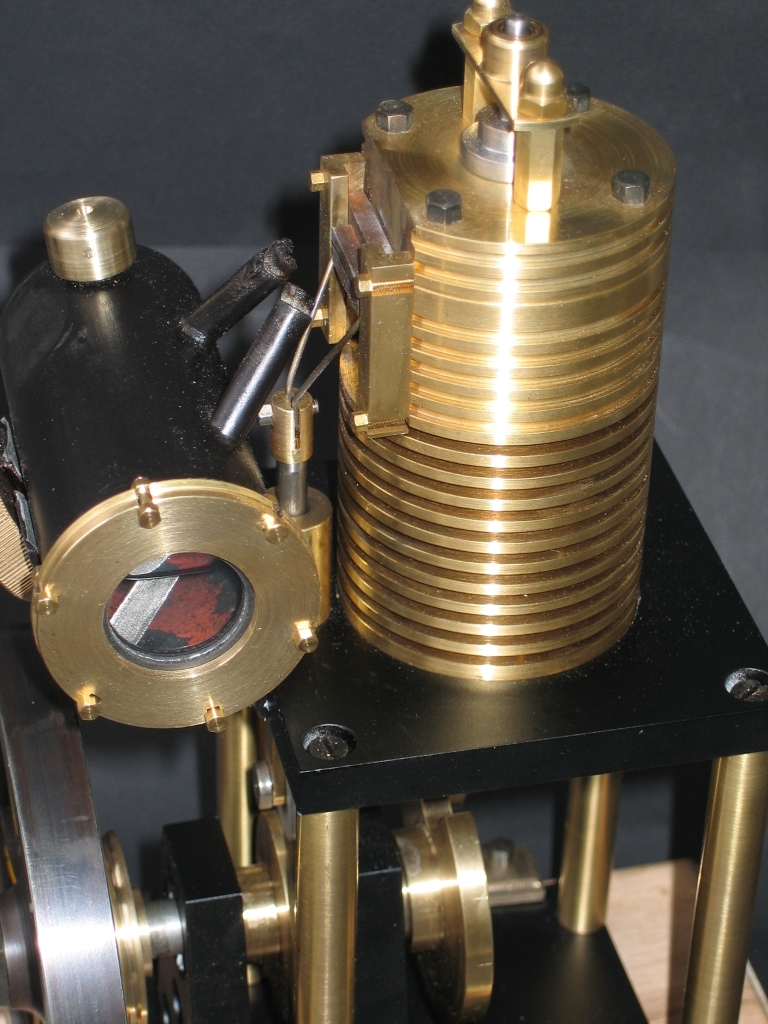

Rechts oben ist das Schauglas gut zu sehen.

hier ein
Video
